Трёхходовой клапан для твердотопливного котла: назначение и принцип работы

Автономная система отопления — это сложный механизм, который состоит из множества узлов и компонентов, и функционирует на основе твердотопливного котла. Одной из важных частей этой системы является трёхходовой клапан, который выполняет роль смесителя и обеспечивает равномерный нагрев теплоносителя. Благодаря этому в комнатах поддерживается одинаковая температура, а трубы прогреваются равномерно. Без использования трёхходового клапана, вода в системе может нагреваться неравномерно, что приведет к различным температурам в отдельных помещениях.

Принцип работы трёхходового клапана

Трёхходовой клапан для котлов, независимо от его конфигурации, работает по простой, но эффективной схеме. Он смешивает холодную и горячую воду до температуры, заданной пользователем. В процессе работы вода проходит через клапан, постепенно смешиваясь и достигая необходимой температуры. После этого открывается поток из третьего патрубка, откуда подается теплоноситель с уже установленной температурой. Именно из-за наличия трех патрубков этот тип клапана и получил название трёхходового.

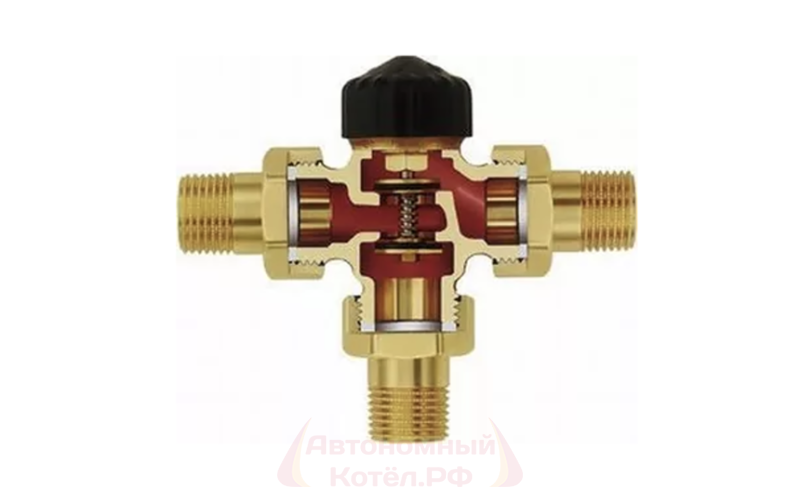

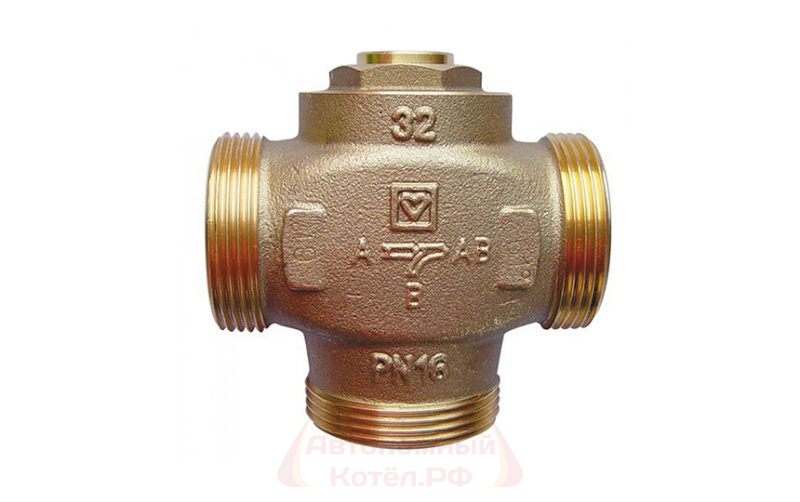

Устройство клапана для котла

Трёхходовой клапан устанавливается на разные типы котлов, включая газовые и твердотопливные. Внешне клапаны почти всегда идентичны, независимо от производителя, будь то Ariston, Navien или Beretta. Основное различие заключается в размере, который необходимо подбирать в соответствии с техническими характеристиками вашего котла. Важно учитывать, что использование неподходящей запчасти может привести к поломке и значительным затратам на ремонт.

В качестве теплоносителя в большинстве случаев используется обычная водопроводная вода. Это обусловлено её доступностью и надёжностью при эксплуатации. Трёхходовой клапан изготавливается из нержавеющей стали или бронзы, что обеспечивает долговечность и надежность его работы. Существуют также модели из полимерных материалов, которые могут стать более популярными в будущем, если докажут свою эффективность.

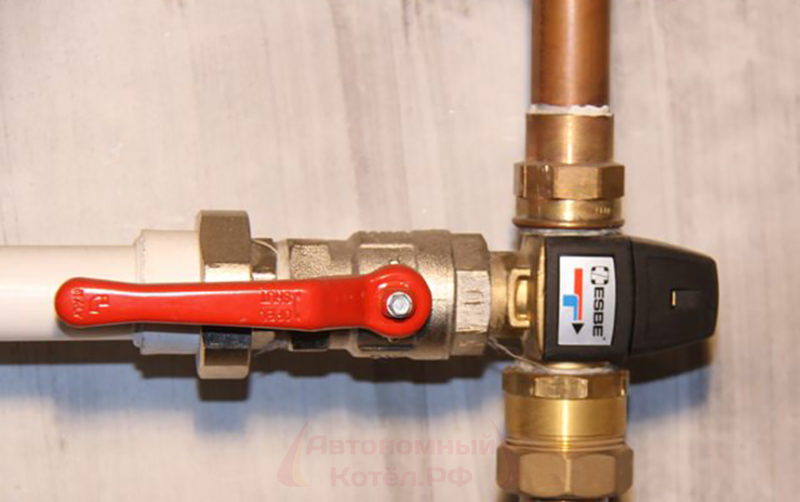

Типы приводов для трёхходового клапана

Основное распределение потоков в трёхходовом клапане происходит благодаря приводу. Существует несколько типов приводов, каждый из которых имеет свои особенности и области применения:

• Термостатический привод. Это самый распространённый вид, работающий благодаря тепловому расширению чувствительного элемента, который воздействует на шток клапана и смешивает горячий и холодный потоки.

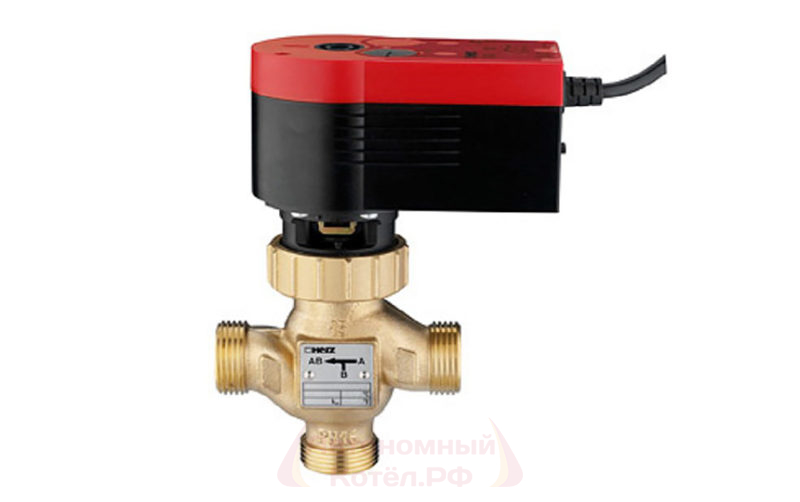

• Электрический привод. Работает за счет подачи сигналов с блока управления, что позволяет автоматически регулировать температуру теплоносителя.
• Термостатическая головка. Такой привод реагирует на температуру, определяемую встроенным или выносным датчиком, и обычно применяется в системах напольного отопления.

Также существуют автоматические и механические модели клапанов:

• В автоматических клапанах мембрана перемещается сама по себе в зависимости от температуры теплоносителя.
• В механических моделях регулировка выполняется вручную, что требует установки термометров на каждой входящей трубе для контроля температурных показателей.

Как выбрать трёхходовой клапан?

Прежде чем выбрать клапан для вашего твердотопливного или газового котла, следует ознакомиться с его характеристиками, расходом теплоносителя и схемой подключения. Эти данные можно найти в проектной документации или техническом паспорте котла. Обычная температура теплоносителя в обратном трубопроводе составляет 45-50°С, что следует учитывать при выборе клапана по его пропускной способности.

Формула для расчёта расхода теплоносителя выглядит следующим образом: G = 3600Q / c (∆t), где:

• G – расход воды по массе, кг/ч;
• Q – тепловая мощность системы;
• c – удельная теплоёмкость воды (4.187 кДж/(кг ⁰С));
• ∆t – разница температур в подающем и обратном трубопроводах.

После расчета расхода теплоносителя следует сравнить его со значениями пропускной способности клапана, указанными в его техническом паспорте. Также необходимо учитывать диапазон регулируемых температур, особенно если речь идёт о клапанах с термостатическим приводом, применяемых в котлах и системах тёплого пола. Для твердотопливных котлов рекомендуется выбирать клапаны с диапазоном от 35 до 60°С.

Проверка работоспособности клапана

Перед установкой клапана рекомендуется проверить его работоспособность. Для этого достаточно задать минимальные температурные значения и в патрубок №3 подавать горячую воду. Если клапан исправен, вскоре патрубок будет закрыт. Можно также проверить на котле, сравнив температуру воды в обратном трубопроводе с заданной на термостате.

Трёхходовой клапан является важным элементом системы отопления и не имеет аналогов. Элеваторные системы отопления значительно уступают ему по эффективности, что делает трёхходовой клапан незаменимым для обеспечения стабильной и равномерной температуры в системе. Твердотопливный котел в сочетании с таким клапаном позволяет эффективно решать все задачи, связанные с отоплением дома. Например, при выборе отопительной системы для частного дома можно рассмотреть котел пеллетный автоматический, который отлично подойдет для автономного обогрева и сочетает в себе удобство эксплуатации с высокой эффективностью.
